懸浮式單體液壓支柱

懸浮式單體液壓支柱產品概述

懸浮式單體液壓支柱是是一種外部供液的恒阻式單體液壓支柱，是高檔機械化普采工作面 的配套設備，也是綜采工作面的端頭支護設備。其適用于煤礦回采工作面的頂板支護和端頭頂板支護，由于其承載能力大、抗偏載能力強、工作行程大、使用范圍廣，因而其可應用于薄煤層、中厚煤層及 較厚煤層工作面。

懸浮式單體液壓支柱產品結構

懸浮式單體液壓支柱由1、頂蓋2、密封蓋組件3、活柱4、手把閥體5、油缸6、復位彈簧7、底座S、三用閥8，14、O形圈9， 13，15、擋圈10、彈性園柱銷11、防塵圈12、Y形密封圈16、連接鋼絲17，18、導向環等零部件組成。

懸浮式單體液壓支柱產品特點

1.具有較強的抗偏載能力和較大的穩定性。

懸浮式單體液壓支柱采用柱塞懸浮式技術原理，使液壓懸浮力直接通過支柱活柱的內腔作用在頂蓋上，使液壓懸浮力分擔了支柱工作阻力的五分之四左右，使活柱在軸向上的受力僅為工作阻力的五分之一，提高了支柱的穩定性和安全性，也大大提高了支柱的支撐高度和承載能力。

2.可靠性高

懸浮式單體液壓支柱上不再設有工藝難以保證的圓弧焊縫，也提高了立柱的強度和可靠性，避免了因焊縫斷裂而造成的冒頂等事故隱患，保證了工作人員的安全。

3.重量輕

根據支柱規格不同， 整柱重量比國內外現用支柱減輕1 5—30％以上，但其工作阻力、工作行程及穩定性安全系數又高于鋁合金支柱。

4.工作行程大

懸浮式單體液壓支柱工作行程大，擴大了使用范圍，也可以減少支柱的規格品種，特別是頂板下沉較大的工作面．

5.強度大

懸浮式單體液壓支柱所有密封點均為外設，可用肉眼直觀檢查，一旦支柱泄漏，可隨時注液或更換支柱，保證了采煤工作面頂板支護的安全性和可靠性。

6.使用方便

懸浮式單體液壓支柱的三用閥設于手把體上，當注液時，三用閥不會隨活柱的升高而升高，操作方便，安全可靠。

7.維修和維護費用低。

8.使用中性水。

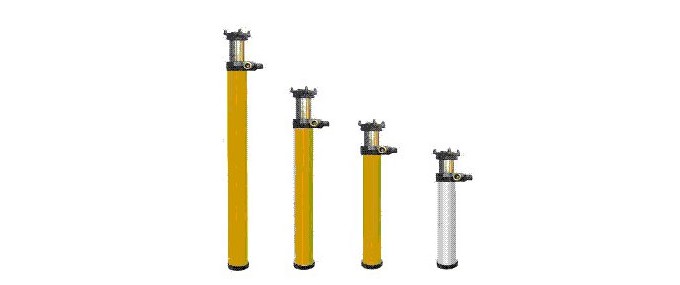

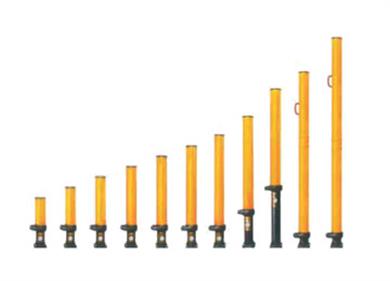

懸浮式單體液壓支柱實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
