GF-20型鋼筋箍筋彎曲機

GF-20型鋼筋箍筋彎曲機簡介：

GF-20型鋼筋箍筋彎曲機是一種工程用箍筋彎曲設備，本機具有彎制工序簡化，工作效率高，角度調整方便，彎曲整齊，能將材質為Φ4-Φ20毫米圓鋼彎曲成工程所需的各種幾何形狀。

GF-20型鋼筋箍筋彎曲機技術參數：

彎曲圓鋼直徑Φ4-20mm    彎曲轉速    25-30轉/分

電機型號     YS90-4          功率        1.5KW

電壓         380V                 電機轉速    1440轉/分

GF-20型鋼筋箍筋彎曲機結構原理：

全自動箍筋彎曲機是電動機、變速箱、電器、機架等組成。

首先由電動機正時針方向旋轉，經三角帶通過變速箱減速，再由變速箱上的主輸出軸帶動工作盤轉動當達到限定的角度位置時，主輸出軸下端的行程開關碰頭切斷行程開關常閉觸點，接通行程開關常開觸點，電機自動反轉，當工作盤退回到停機位置時，停機行程開關切斷電路，電機停止，工作完成。90度和135度由兩個腳踏開關任意控制。

GF-20型鋼筋箍筋彎曲機功能特點：

1、使用方便：安全性能好，角度標準，速度快，搬運輕巧。

2、操作簡單：工作時只需一人即可，無需培訓，開機就會操作。

3、本機采用90度和135度兩個腳踏開關，角度變換自如。

4、角度標準：本機調節角度范圍在0-270度之間采用可調角度碰頭夾，調節方便。

5、速度快：本機的轉速在每分鐘25 -30次之間，每小時彎箍筋在500個左右。

GF-20型鋼筋箍筋彎曲機安裝和使用方法：

1、在安裝使用前，檢查整機及電器在運輸和搬運當中是否有螺絲松動或損壞。

2、在安裝時，本機必須安裝漏電保護開關并接地。

3、使用方法：

a、工作時電機為順時針方向旋轉，退回時為逆時針旋轉。

b、根據彎曲工作直徑大小調整擋料板與彎曲工件的平行度及間隙。

c、根據彎曲角度，調整主輸出軸下端每個角度的行程開關碰頭位置，松開角度碰頭夾子螺絲，順時針移動，角度變小。逆時針移動，角度變人。調整到所需角度后，并緊固角度夾子螺絲  （注意：碰頭前端必須與行程開關滑輪對齊）。

d、在工作時，本廠設計采用90度和135度兩個腳踏開關，角度可靈活變換比較方便。

備注：電機功率與機械部分如有部分改動，不再另行告知。

GF-20型鋼筋箍筋彎曲機使用注意事項：

1、彎曲箍筋前，應根據鋼筋直徑的大小，調整擋板與中心柱之間的間隙。

2、彎曲箍筋的邊長不能過長，操作人員在彎曲箍筋時，必須與工作的彎箍筋之間保持一定的安全距離，以便讓開正在工作的彎箍筋旋轉角度。

3、在彎曲箍筋操作中，操作人員手持鋼筋的雙手，一定與擋料板和中心柱之間保持一定的安全距離，以防工作盤旋轉中發生事故。

4、每次彎曲操作中，必須在上一次彎曲的動作完成且機器完全停止后，方可進行下一步操作。

GF-20型鋼筋箍筋彎曲機故障及排除方法：

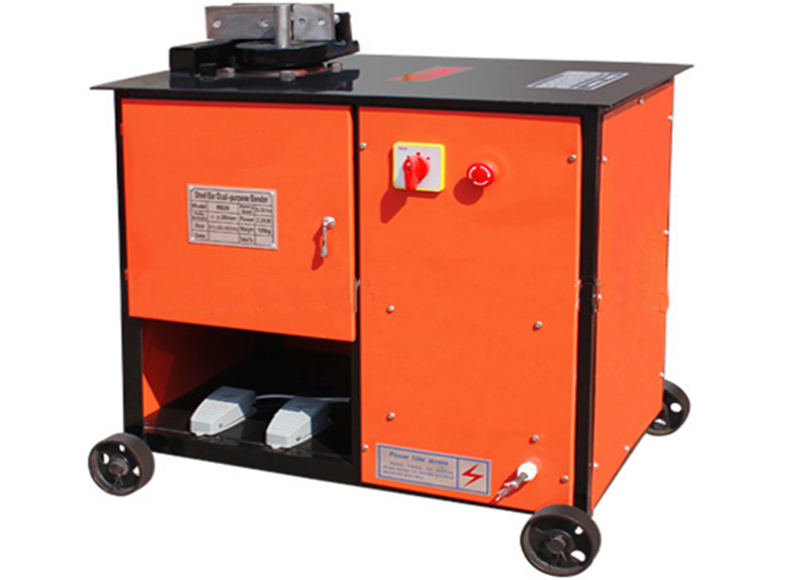

GF-20型鋼筋箍筋彎曲機產品實物圖：
