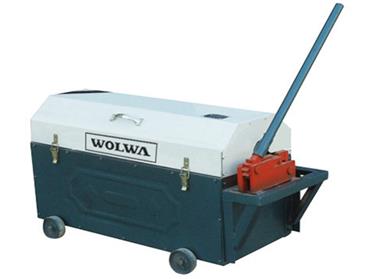

GTQ3-12型鋼筋調直切斷機

產品介紹：

適用于調直Ф3-Ф12鋼筋之用。調直不同規格的鋼筋時，可通過調整轉體中的調整螺栓來實現。已調直的鋼筋在調直機的旋轉中會自動吐出，調直速度跟據調直鋼筋的直徑大小而自然改變。本機采用曲線旋轉方式將鋼筋調直，不會破壞鋼筋強度。

產品參數：

調直鋼筋直徑：3-12mm
調直速度：18-40m/min
電機功率：3KW 4級
外型尺寸：900×350×970mm
電機轉速：1430r/min

產品結構性能：

本機主要由調直機構、機械切斷部分、料架部分組成。

（1）  調直部分：該部分主要靠調節調直框內裝調整母的偏移，通過調直框的旋轉，來調整線材的平直度，從而完成線材的調直工作。

（2）  切斷部分：該部分主要通過調直電機，通過三角帶，代動切斷箱內的齒輪旋轉，在線材通過切刀圓形刀口，達到所需長度后，線材觸動定尺開關，接通電磁離合器，離合齒輪旋轉，推動切刀桿前移切斷線材。

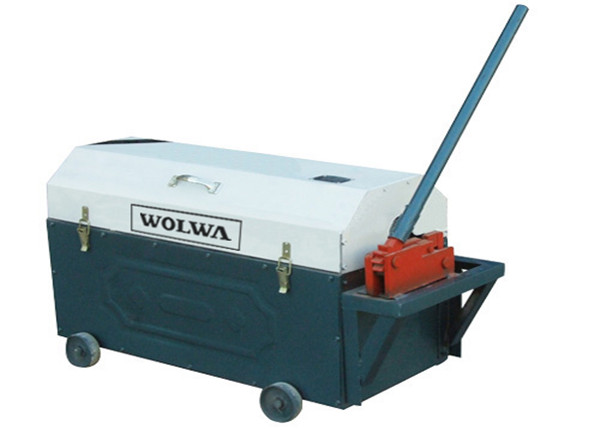

產品實物圖片：
