射頻導納物位計

一、產品簡介

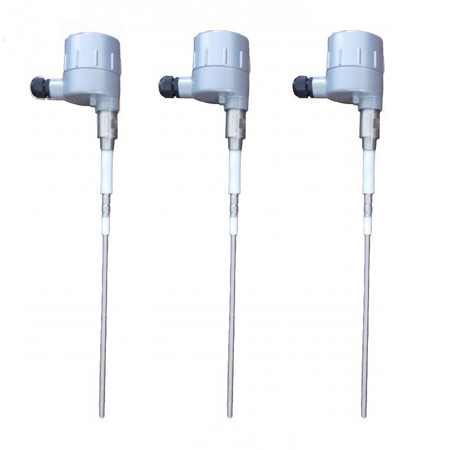

ZNL2000-系列射頻導納連續物位計儀表用于連續物位測量，產品廣泛應用于多種工況現場，適用于大多數應用場合。儀表由一個電路單元、一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。儀表可選整體或分體安裝。

二、工作原理

射頻導納物位計是一種從電容式物位計基礎上發展起來的，防掛料性能更好、更可靠、更準確、適用性更廣的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成份、容性成份、感性成份綜合而成，而“射頻”即高頻無線電波，所以射頻導納技術可以理解為用高頻電流測量導納。

三、產品特點

通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，并可應用于腐蝕、沖擊等惡劣場合。
防 掛 料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免測量。
免 維 護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
抗 干 擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

四、技術參數

供       電：18V-30VDC
輸       出：4-20mA（兩線制）
精       度：±1%
環境溫度：-40℃～70℃
介質溫度：-100℃～260℃
響應時間：0.5S（標準）0.5～30S（可調）
現場顯示：可帶現場顯示功能（可選）
量        程：最大15000PF，最大距離100m（不同傳感器最大量程不同）火花防護（對傳感器）：內置火花防護電路
電氣接口：M20X1.5
電        纜：分體式電子單元與傳感器之間的專用連接電纜標準5M，最長50M
過程連接：NPT螺紋安裝（標準）；法蘭安裝（可選）
外殼防護：IP66

五、典型應用

導電、絕緣液體----化工、油田、水及污水處理
導電、絕緣液體----造紙、制藥、水及污水處理
粉末：灰、粉----電廠、冶金、水泥
顆粒：煤、糧食----電廠、冶金、糧食
界面：不同兩種液體----油田、化工
