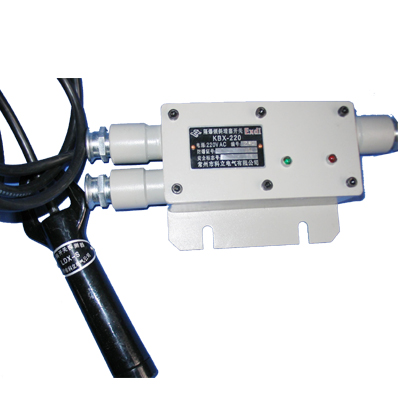

KBX-220隔爆傾斜開關

KBX-220隔爆傾斜開關是由KBX-220傾斜開關探測器和控制箱兩部分組成，適用于料流、堵塞及料位檢測。探測（感知）器采用非觸點與或門開關，控制箱采用控制電路控制，繼電器接點輸出，LED燈動作指示。
本產品適用于各種嚴酷的環境，諸如礦山、倉庫、港口的爆炸性氣體環境中使用。尤其適合煤礦選煤使用.
KBX-220隔爆傾斜開關是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。
該探測（感知）器的特點是：水銀開關，動作靈敏；整體密封性能良好,鋁合金制防水外殼，內外靜電噴塑；結構緊湊簡單，安全可靠，特別適用于選煤場，是目前國內同類產品中較理想的替代進口檢測設備。

3．使用條件及技術參數：

1．環境溫度：－30℃～＋70℃
2．相對濕度：不大于90%
3．防爆等級：ExdII
4．工作位置：安裝在溜槽不受物料沖擊的側壁上。
5．供電電壓：220VAC 或110VAC
6．探測器電壓：12VDC
7．可調延時：0-10秒，防止誤動作
8．輸出接點：一組常開，一組常閉

4．工作原理：

垂直懸掛得傾斜開關探測器受到外力作用，偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點斷開，當外力撤銷后，傾斜開關回復垂直狀態，觸點復又閉合。探測器絕對水銀觸點，及時采取措施，利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，保護的目的。
傾斜開關探測器除在指定電壓內的情況下可單獨使用，一般必須配合控制箱使用。
標準的控制裝置外殼的的防爆等級為ExdI，前面設有指示燈，綠燈為正常，紅燈為報警?？刂圃O置中0-10秒的可調時間延時線路能避免傾斜開關因為瞬時傾斜而引起的誤動作，繼電器中有一組常開和一組常閉輸出觸點，便于連接外部報警或控制。
另外，標準的防水控制裝置外殼的防護等級為IP65，傾斜開關型號為LDX-S，另行說明供選用。

5．安裝：

正常安裝位置一般為物料下料口上方側面一米處按圖開400X300方孔，不會損傷探頭或維修方便的地方做一只開關盒即可。
控制箱的接線端子排為插拔式端子排，用力向上拔出，插入即可。接線如圖，1＃2＃為探測器接點，9＃0＃為供電電源接點，5＃6＃為常閉接點，7＃8＃為常開接點，此兩組接點用于連接外部報警或控制，調整電位器順時針為“＋”，逆時針為“－”，最大延時時間為10秒，出廠時延時時間設置為1秒，用戶可根據實際使用狀況自行調節。

6．保養、維修：

隨企業保養維修制度進行。必須保持本產品外觀整潔，安全警示標志顯著。
啟蓋必須已切斷電源！
復原必須清潔硬封面，并在KBX-220S隔爆傾斜開關的隔爆面上涂上特種防護油脂，擰緊固定螺栓，必須“對號入座”，決不能裝反。

7．運輸儲存：

本產品在搬運過程中應“小心輕放”，“防水防潮”，不得受強烈顛簸、震動，并且防止雨雪侵襲。
本產品儲存于無雨雪侵入，有空氣流通的庫房中。
