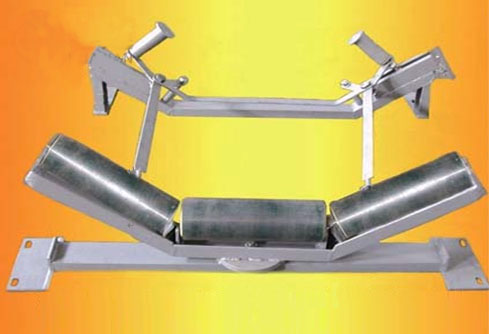

機械式自動糾偏裝置

皮帶跑偏是皮帶機運行的普遍現象，上皮帶跑偏易造成物料散落，跑偏嚴重易使皮帶撕裂；下皮帶跑偏易造成皮帶磨機架。
糾正皮帶跑偏是皮帶機運行的一大難題使用該裝置能有效可靠地糾正正因皮帶機各部安裝不正、運轉不靈、物料沖擊力方向不順、負荷大小變化、皮帶內部斷面張力不均等各種因素造成的皮帶跑偏。該裝置填補了國內空白，屬世界先進技術水平。

構造及原理

　　預調式皮帶自動糾偏裝置由立檔輥機構、耗輥機械及連桿機構組成，當皮帶跑偏時，皮帶邊緣推動立檔輥向皮帶跑偏的方向移動，同時立檔輥機構中的連桿動縱拉桿移動，縱拉桿拉動托輥機構同步偏轉，偏轉托輥的線運動方向與皮帶運轉方向形成夾角，其間產生的皮帶橫向摩擦力驅動皮帶居中運行。

一、產品特點：

糾偏精度高,由于該裝置設有橫拉桿，能有效的控制皮帶在機架中心線10MM范圍運行。

糾偏效果好

　　該裝置較其他各種機械糾偏、液壓糾偏裝置顯著的特點是提前一段距離糾偏，這樣就使托輥機構偏轉較小的角度，就能到達理想糾偏目的，從而使皮帶磨損較小，糾偏效果好。

運轉靈活，無需維護

　　由于各轉動關節設計有干式軸承，使該裝置不拍水、煤泥、粉塵等物料侵襲，只需簡單安裝，無需日常維護。

使用可靠，壽命長

　　該裝置無需任何動力驅動，運轉機構為低運動副，且運動距離短，故該裝置磨損較小，使用壽命長。

部件通用，更換方便

　　該裝置所用托輥為在線皮帶機的上托輥，一旦托輥損壞，用戶只需更換自家的在用托輥即可，從而減少停機時間。
同類產品：無源自動糾偏裝置
