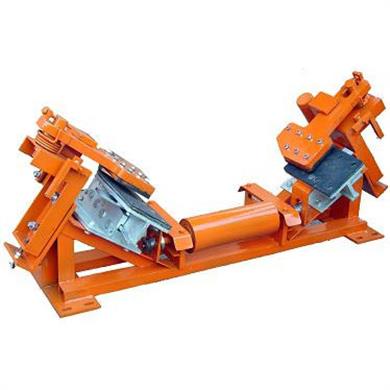

斷帶抓捕器

工作原理：

DDZ-30/80、100、1200、1400型帶式輸送機用斷帶抓捕器沿帶式輸送機多處安裝，當皮帶正常運行時，中部的單向輥輪隨皮帶轉動，左右兩楔形閘塊處于皮帶下方且與皮帶不接觸，上閘塊調整到皮帶兩側，且與皮帶縱向平行。當發生斷帶時，觸動裝置使上閘塊快速轉動到皮帶上方，同時帶動楔形閘塊繼續沿楔形槽運動，將下滑的皮帶夾持制動在上閘塊與楔形閘塊之間，阻止斷帶下滑。

性能特點：

該產品分上、下膠帶斷帶抓捕器，其特點有
　　1.正常運行時，上閘塊及楔形閘塊與皮帶不接觸，并且上閘塊旋轉至皮帶兩側，可避免阻礙煤炭運輸。
　　2.制動皮帶時，以皮帶的下滑力作為驅動力，使楔形閘塊自鎖，將下滑皮帶制動，無需外動力。
　　3.制動時，皮帶被夾持在上閘塊和楔形閘塊之間，閘塊與皮帶為面接觸，制動面積大，對皮損傷小。
　　4.可以根據運載量，調整上閘塊調整螺栓，設定上閘塊伸入皮帶的深度。
　　5.采用整體式的安裝支架，其強度比分體式支架大大增加，安裝方便。

技術特征：

　　1 ．單側制動寬度（可調）：100 ~ 150mm
　　2 ．額定制動力： 30KN /套
　　3．破壞載荷： 50KN/套

產品使用范圍：

　　1．帶寬為 500 ~2000mm 的帶式輸送機
　　2．剛性架式和吊掛式輸送機
　　3 ．皮帶輸送機的傾角： a ≥ 6°
　　4 ．槽型托輥槽角：適用于各種槽角。
　　在不同傾角的皮帶機上的最大安裝間距--（參考值）
