NLB-300內燃螺旋扳手

可以行走的鋼軌扳手，好用方便快捷        直銷理想的扳手鋼軌專用工具

一、適用范圍

NLB-300型內燃螺栓扳手適用于鐵路線路軌枕螺栓螺母的旋松和緊固作業。該機的沖擊力大，操作集中，能滿足鋼軌扣件鎖緊扭矩，方便快捷。在底座上加裝了行走裝置，既可在陸地行走，又可在軌上行走，搬運方便，是松、緊軌枕螺母代替繁重體力勞動的理想專用工具。

二、主要技術參數

1、主軸轉速：                  780r/min
2、最大旋松扭矩：              ≥300 N?m
3、最大旋緊扭矩：              ≥150 N?m
4、工作效率：                  ≤10個/分
5、汽油機：
 （1）、型    號：              GX200/GX160
 （1）、額定功率：              4.1kw/3.05Kw
（2）、額定速度：              3600r/min
6、質量；                       60kg
7、外形尺寸：                   1300×510×760mm

三、基本結構與工作原理

工作原理：由內燃機驅動，使之輸出扭矩通過離心式離合器（萬向聯軸器傳動軸）將運動、動力傳遞給圓錐齒輪機構（減速變向），再經過加力器（沖擊加載）直到套筒轉動，可對螺母進行沖擊式的松、緊轉動（工作）。
基本結構：

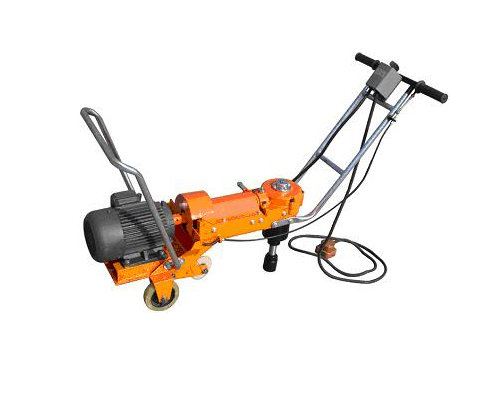

如圖一：由1汽油機或柴油機、2機座、3換向手柄、4油門手把、5套筒、6走行輪、7加力器等組成。


四、使用方法與維護

1、檢查傳動部分是否靈活，螺紋連接是否松動。
2、撥動換向手柄3，使套筒扳手工作部分處于空檔位置（空位）。
3、按發動機操作說明書加入機油和燃油，起動發動機進行短暫空載運轉，運轉正常后，準備開始工作。
4、扳動換向手柄3至所需要的旋向（緊、松），扶持操作把,對準并套牢螺母用右手旋轉油門手把4，不可用力過猛扳動油門扳桿，以免損壞其油門,即對螺母進行沖擊式的擰緊和松開。
5、在旋緊時，聽見嗒嗒聲即可松開油門手把4，抬起套筒5，如扭矩不夠，可多沖擊幾次。
6、停止工作前，將主機放置平穩后，將汽油機開關關閉，即可熄火停機。
7、換向時注意必須先松開油門手把，使汽油機處于怠速狀態，再進行松、緊換向。
8、傳動軸、萬向聯軸器、齒輪機構、換向手柄3的偏心套每周檢查并加注二硫化鉬潤滑脂一次，保持清潔，一個月檢修一次，用煤油清洗干凈后，加二硫化鉬潤滑脂。
9、加力器7一個月檢修一次，用煤油清洗干凈后，加齒輪油，保持清潔。
10、走行輪的滾動軸承、每工作二個月檢修一次，用柴油清洗干凈后，加二硫化鉬潤滑脂，保持清潔,確保運行自如。

五、注意事項

1、發動機不要作長時間怠速運行。
2、發動機加速要平緩，不要過猛加大油門手把以免損傷。
3、在搬運過程中小心輕放，以免損壞機具。
4、換向時要先松開油門手把，使汽油機處于怠速狀態，才可以換向。
5、萬向聯軸器圓柱彈性銷損壞，這是機具中的易損件，屬正常現象。
6、若長期不用應放置在通風、干燥、無腐蝕性氣體的庫房?jī)?nèi)。
7、汽油機易損件可有償提供。

六、故障排除
