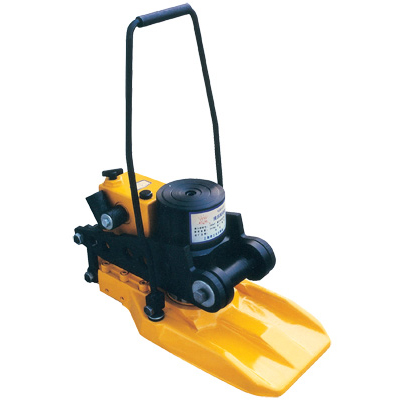

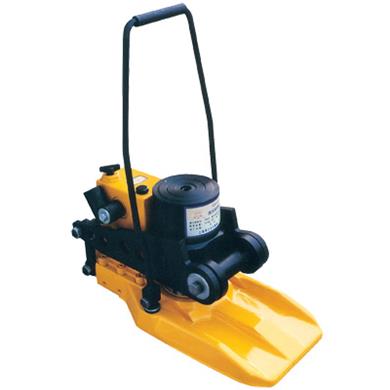

YQD-147型液壓起道器

其中YQD-196(A) 與YQD-245起道器都采用了雙速結構; 在起道作業時，可使起道輪快速接近軌底，提高工作效率；底板和部分零件使用超硬鋁合金制造，減輕了整機重量。

主要技術參數

基本結構與工作原理

工作原理：依據流體力學帕斯卡定理，往復擺動操縱把，通過定塊機構，使雙柱塞泵連續工作（吸、壓油）再經油路將高壓油壓入油缸內，而油缸固定不動，活塞桿將上升移動，同時帶動起道杠桿托板上升，便可頂起鋼軌，達到起道目的。主要操作原理圖示如下：
1操縱把，2連桿，3柱塞，4泵體，5油腔，67單向閥，8濾油器，9油箱，10活塞桿，11油缸，12油路，13回油閥，14溢流閥（安全閥）
主要操縱結構圖示：1操縱把2雙柱塞泵3安全閥4回油閥桿5油箱6油缸7活塞桿8機座9起道輪10起道杠桿托板11連桿12助力孔座13提梁等組成。其液壓原理圖、主要結構如圖示：

使用方法

1、先將機座插入鋼軌底部，鋼軌搭到起道杠桿托板上，手提梁水平放置，旋緊回油閥桿。
2、往復擺動手搬把，液壓系統開始工作，由油泵輸入給油腔的高壓油，推動活塞桿、起道輪、起道杠桿托板向上升移，便可起動鋼軌直至所需高度。
3、如果鋼軌離碴面較高，可直接用活塞桿頂起鋼軌。
4、工作結束后，可擰松回油閥桿，活塞桿便迅速下降，活塞桿頂面與鋼軌底面脫離，手拉提梁取下起道器。
5、為確保安全，在起道過程中如遇機車駛來，應立即擰松回油閥桿，快速將機具取下。馬上離開現場，切勿慌亂。
6、勿亂摔、亂甩機具，使用完機具應保持活塞桿復零位，以免暴露銹蝕。
7、為保持各鉸接點轉動靈活正常，應經常注入潤滑油。

機具的保養

1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。
2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。
3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。
4、如有損壞的部件要及時的更換。

六、安全使用說明

1、使用前要詳細閱讀使用說明書，了解機具各部分的使用功能。
2、為了保證機具正常使用，在工作油路中設有安全閥。安全閥在出廠前已調整好，工作中不得輕易調整。檢修時，拆卸后組裝應重新進行調整安全閥壓力。
3、發現有零件損壞應及時更換，避免其它零件的損壞。
4、工作結束后或作業中有列車通過時，應將機具卸荷后撤離線路。
5、作業時按《工務安全規則》的有關規定，組織施工和進行安全防護。
