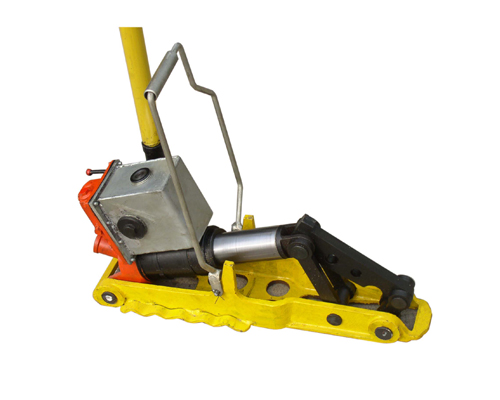

YB—200型液壓起撥道器

一、適用范圍
YB-200型液壓撥道器適用于各型號鋼軌線路進行撥道作業，它具有結構新穎、操作輕便、安全可靠、不侵入限界、工作效率高、整機重量輕等特點。是鐵路工務部門維修線路必備工具。
二、主要技術參數
1、額定撥道力                          200kN
2、最大撥道量                          110mm
3、油缸空載效率                        6mm/次
4、液壓系統額定壓力                    51MPa
5、整機重量                            26kg
6、外廓尺寸 長×寬×高                 540×180×240
三、基本結構與工作原理
    原理：往復擺動手搬把，通過定塊機構，使雙柱塞泵連續工作（吸，壓油），將液壓油壓入油缸內，推動活塞伸出，在活塞推力作用下油缸及撥臂帶動鋼軌向前移動，起到撥道的目的。
其液壓原理圖、主要結構如圖示：
1手搬把、2連桿、3泵桿、4泵座、5液壓油、6、7單向閥、8濾油器、9油箱、10連接頭、11活塞、12油缸、13回油閥、14安全閥。
四、使用方法
（一）、使用
1、使用前檢查：
（1）、油箱內油量是否充足，不必裝滿留有一定空間
（2）、卸荷閥的啟閉性是否穩定
（3）、各連接緊固部位是否有松動和漏油現象
2、操作步驟
（1）、將機具放在兩軌枕間軌底下，使撥臂緊貼軌底，關閉回油閥，再搖動手搬把，雙柱塞泵連續吸、壓油工作使活塞伸出，撥臂推動鋼軌前移，即可進行撥道。
（2）、撥道作業完成后，打開回油閥，使液壓系統卸荷即可下道。
五、機具的保養
1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。
2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。
3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。
4、如有損壞的部件要及時的更換。
六、安全使用說明
1、使用前要詳細閱讀使用說明書，了解機具各部分的使用功能。
2、為了保證機具正常使用，在工作油路中設有安全閥。安全閥在出廠前已調整好，工作中不得輕易調整。檢修時，拆卸后組裝應重新進行調整安全閥壓力。
3、發現有零件損壞應及時更換，避免其它零件的損壞。
4、工作結束后或作業中有列車通過時，應將機具卸荷后撤離線路。
5、作業時按《工務安全規則》的有關規定，組織施工和進行安全防護。
七、故障排除

八、其他
1、隨機附件見產品裝箱單。
2、產品售出一年內，因產品質量原因影響使用，公司負責維修、更換。
