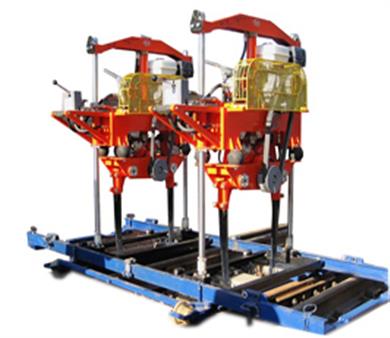

YCD-4型液壓道岔搗固機

適用范圍：

該機具是用于鐵路道岔道碴搗固的專用機械，適用于43kg/m～75kg/m鋼軌各種型號道碴道床的道岔搗固作業。也可用于道岔以外的普通線路的搗固作業。該機技術性能先進，能滿足各種型號道岔搗固作業的技術要求。

YCD-4型液壓道岔搗固機技術性能

1　內燃機功率：6.6kW
2　振動頻率：60Hz～67Hz
3　激振力：31.5kN
4　工作系統油壓力：4MPa
5　工作效率：≥260根/小時
6　外形尺寸：1350 ×520×1650（mm）
7　主機質量：300kg/臺
YCD—4型液壓道岔搗固機主要應用于各型道岔的維修、大修及新建線路的搗固作業，更適用于提速道岔的搗固作業。該型搗固機主要是為了適應客運高速、貨運重載、運輸高密度的重載軌道結構的需要而設計。應用該機械對道岔搗固作業，完全可以取代傳統的線路維修機具，克服了傳統線路維修工具勞動強度大、作業效率低、搗固質量差的缺點。YCD—4型液壓道岔搗固機通過對道岔的搗固使石碴具有一定的密實度及彈性，提高了道岔整體穩定性與線路的平順性，不僅能延長道岔使用壽命，同時也能延長輪對的使用壽命，使列車運行更平穩，降低了鐵路運輸成本。該機已通過鐵路局的技術鑒定及鐵道部安全審查，具有搗固裝置重量輕、操作靈活、故障率低搗固質量好等許多優點。

　　具體特點如下：

　　1、該機采用高性能、高品質、進口汽油機為動力，具有穩定的大馬力輸出，燃油消耗率低，潤滑油耗量少，質量小，噪音低等特性。也可根據用戶需要采用電動機或柴油機為動力。
　　2、采用搗固裝置與夾鉗分開的結構：搗固裝置可在走行架上水平橫向移動，可使搗固鎬在道岔不同位置搗固作業。
　　3、夾鉗采用可拆式鉸接擺動式雙重液壓缸結構，夾鉗動作迅速，方便上下道作業，操作方便，可在道岔轉轍器、轍又及護軌、魚尾板接頭等任一位置夾住鋼軌，在起道量小、道床板結的條件下均能使搗鎬下插搗固作業。
　　4、傳動離合器采用離心塊摩擦片式結構，傳遞扭距大，降低傳動損失，提高了傳動效率。
　　5、振動箱采用內置偏心鐵式，振動箱溫升低，安全可靠。
　　6、搗固機四片搗固裝置為一組同時作業，下插力大，每片搗固裝置由一對鎬臂組成，可在道岔任意部位搗固作業，同時每對搗固鎬由兩個油缸驅動，夾實力大，搗固質量好，作業效率高。
　　7、道岔搗固時，無須搬動尖軌，即可實現道岔直股、曲股轉線。
　　8、搗固裝置部分與夾軌鉗液壓回路采用快換接頭連接，拆裝方便，下道迅速。
　　9、鎬撐插入道碴深度可由枕下的90mm調至110mm，可適用不同型號的鋼軌及軌枕的搗固作業。
　　10、鎬撐間行程為310mm～580mm適用提速道岔搗固作業。
