DM-1.1電動鋼軌端面打磨機

電動鋼軌端面打磨機適用范圍

DM-1.1型電動鋼軌端面打磨機適用于對鋼軌端面進行磨削處理，是小型移動式氣壓焊設備的配套產品，其裝卡方便，操作簡便，磨削效率高，保證了焊接鋼軌端面質量的要求。

電動鋼軌端面打磨機主要技術參數

1.電動機：
型號：                 YO7132
電源：                 380V/50Hz
    功率：                 1.1kW
    轉速：                 2800r/min
2.碗形砂輪(BW)：           150×50×32
3.碗形砂輪周向速度：       Vmax=22m/s
4.外廓尺寸：               500×260×180
5.整機重量：               15kg

電動鋼軌端面打磨機根本構造與作業原理

作業原理：把電動機的動力，直接傳遞給碗形砂輪使其發生反轉運動，即主磨削運動。一起，滾動手輪經過螺旋組織(絲杠、絲母)的反轉運動，股動電機主輪、碗形砂輪…沿著絲杠(導向桿)軸向移動，即對鋼軌端面軸向進給磨削；又經過手扳動搬桿搖擺擺架(電機碗形砂輪),繞著導向桿軸線在鋼軌端面徑向方向(筆直于鋼軌軸線)進行徑向進給磨削，即徑向進給運動。

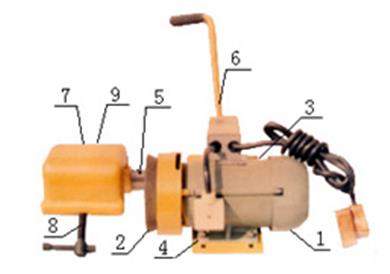

根本構造：
1、主運動—由電動機1→碗形砂輪2…構成。
2、軸向進給運動—由滾動手輪(螺母)3→擺架(電機座板)4→空心軸絲杠(導向杠)5移動…構成。
3、徑向進給運動—由搬桿6→擺架（電機座板）…構成。
4、凹形卡軌鉤7、頂絲8、定位螺釘9…構成。

四、使用方法與維護

1、首先要查看砂輪是不是有裂紋，端面是不是平坦，均正常后，安裝碗形砂輪（BW）。具體方法是用順便的專用套管六角扳手將鎖緊六角螺母扭緊。
    2、查看電源線銜接是不是杰出，有無漏電表象。然后將打磨機裝卡在鋼軌上。留意：凹形卡軌鉤的內側上表面必定要與鋼軌頂面靠緊，旋動頂絲與鋼軌頂緊，保證砂輪端面與鋼軌軸線筆直，并將凹形卡軌鉤與導向桿的定位螺釘扭緊。
3、發動電動機，主軸碗形砂輪開始反轉，一起旋動手輪調整磨削量進行軸向進給磨削，往復搖擺搬把，使用機具自重進行徑向進給磨削。
4、要常常給螺旋組織、導向桿滑動面、螺母(手輪)推力槽…寫入潤滑劑，以削減摩擦阻力。
